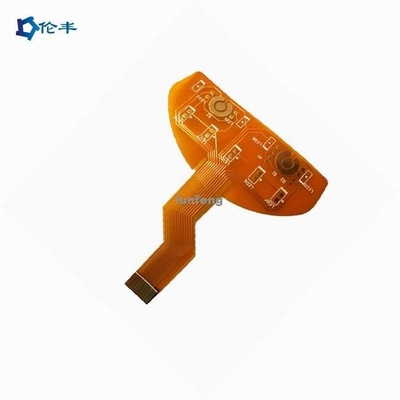

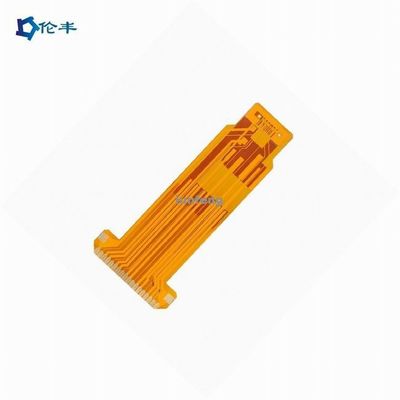

сборка кабеля PCB монтажной платы 0.2mm-6mm FPC гибкая

Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Lunfeng
Сертификация: ISO9001:2015
Номер модели: FPC002
Количество мин заказа: 1 часть
Упаковывая детали: Во первых положенный в polybag, тогда paked в коробку. Согласно требованиям к клиентов особенным.
Время доставки: 7-25 рабочих дней, быть обсуженным
Условия оплаты: T/T, западное соединение
Поставка способности: 500000 часть/частей в месяц
Имя: Монтажная плата гибкого трубопровода монтажной платы FPC гибкая Применение: Медицинское оборудование, радиотехническая аппаратура
Материал:: Polyimild, PI Медная толщина:: 0.4-2mil (10-50um),
Толщина доски:: 0.2-6mm Минимальная линия ширина:: 0.075mm/0.075mm (3mil/3mil)
Размер: Подгонянный размер Минимальный интервал между строками:: 0,003"
Поверхностная отделка:: Серебр/олово погружения OSP/Ag/ENIG/ENEPIG/HASL/ Название продукта: Собрание PCB гибкого трубопровода
Деталь: OEM/ODM Цвет: Желтый, черный
Высокий свет:

монтажная плата 6mm FPC гибкая

,

монтажная плата 0.2mm FPC гибкая

,

Монтажная плата гибкого трубопровода PCB

Монтажная плата гибкого трубопровода монтажной платы FPC гибкая


Применения гибких печатных схем


Гибкий верхний слой цепи



Гибкие печатные схемы можно использовать для различных применений. Например, их можно использовать для статических применений и динамического изгибать. В случай статических применений, дизайн монтажной платы для минимальный изгибать. Он во время установки что цепь изогнута. Для динамический изгибать, монтажные платы для регулярный изгибать. Здесь несколько применений этих монтажных плат: роботы, принтеры, и сотовые телефоны. Также необходимо указать вне что гибкие монтажные платы в большинстве использованы в применениях которые требуют высокой точности и регулярного изгибать. Примеры этих применений включают: камеры, спутники, насосы для подачи топлива, antilock тормозы, авионика, системы движения, медицинские службы, системы воздушной подушки, и изготовляя приборы.



Спецификации кабеля FPC (гибкой напечатанной цепи)
Слой 1-6layer
Размер FPC (максимальный/минута) Минута: 10x45mm Макс: 250x1200mm
Толщина 0.050mm-0.2mm
Через диаметр отверстия (Макс) 6.5mm
Через размер отверстия (минута) 0.2mm
Через допуск на диаметр отверстия ±0.025mm
Толщина меди отверстия Min8μm Макс 38μm
Минимальная линия ширина/космос 0.04/0.04 mm
Вытравлять допуск ±20%
Точность картины на отверстии ±2mil
Пробивая размер (максимальный) φ3.175mm
Пробивая размер (минута) φ2.0mm
Пробивая толщина апертуры (Макс) 0.2mm
Термореактивный допуск чернил ±0.2mm
Зеленое масло (минута) 0.1mm
Пусковая площадка припоя (минута) 8mil*8mil
Расстояние пусковой площадки припоя (минута) 8mil
допуск (минута) ±0.1mm
Доступный материал ламинатов Pl. ЛЮБИМЕЦ. FR4-Pl
Медная толщина фольги
12um, 18um, 35um, 70um



вопросы и ответы:



Q1: Вы фабрика или торговая компания?
: Lunfeng изготовитель/фабрика. Мы pecialize в переключателе на 26 лет, сенсорной панели memrbane на 10 лет.

Q2: Мой файл переключателя сейф если я отправляю его в вас для изготовлять?
: Мы уважаем власть дизайна клиента и никогда не изготовим сенсорную панель для кто-то еще снаружи
ваше разрешение. NDA приемлемо.

Q3: Можете вы скопировать переключатель мембраны графический верхний слой/емкостные или сопротивляющиеся образцы сенсорной панели без файла?
: Да, мы можем клонировать верхний слой/сенсорную панель переключателя мембраны графические согласно вашим образцам.

Q4: Какую оплату вы признаваете?
: Соединение TT/западное.

Q5: Что ваш грузя путь?
: 1. Мы имеем нашего собственного товароотправителя для того чтобы грузить товары DHL, UPS, FEDERAL EXPRESS, TNT, EMS.
2. Если вы имеете вашего собственного товароотправителя, то мы можем объединить с ними.

Q6: Как о MOQ?
: ОТСУТСТВИЕ MOQ.

Q7: Что ваш основной рынок?
: Европа, США, Бразилия, Россия, Турция, Иран, Austrialia, Сингапур…



Поставщик PCB горячей доски гибкого трубопровода изготовления Китая FPC низкой цены продажи гибкий
