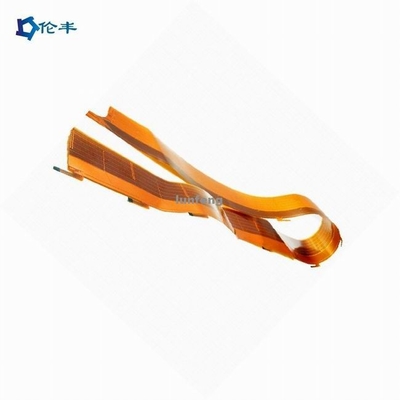

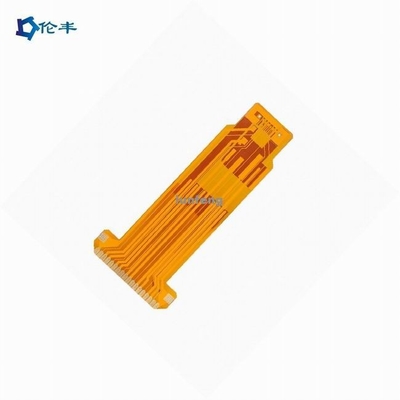

Полиимидный материал 4-слойная гибкая печатная плата с толщиной меди 0,4-2 мил для медицинского и электронного оборудования

Наименование марки:	Lunfeng
Номер модели:	FPC004
МОК:	1 часть
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	500000 часть/частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

ISO9001:2015

Материал:

Полиимилд, ЧП

Мин Интернет -интервал:

0,003"

Толщина платы:

0,2-6 мм

Толщина меди:

0.4-2mil (10-50um)

Слой:

1-6layer

Размер ФПК (макс/мин):

Мин: 10x45 мм Макс: 250x1200 мм

Диаметр сквозного отверстия (макс.):

6,5 мм

Размер сквозного отверстия (мин):

0,2 мм

Толщина отверстия меди:

Мин8 мкм Макс 38 мкм

Минимальная ширина строки/промежуток:

0,04/0,04 мм

Упаковывая детали:

Во первых положенный в polybag, тогда paked в коробку. Согласно требованиям к клиентов особенным.

Поставка способности:

500000 часть/частей в месяц

Выделить:

Материал монтажной платы PI гибкий

Материал монтажной платы Polyimild гибкий

0.4-2mil pcb гибкого трубопровода 4 слоев

Описание продукта

Гибкая печатная плата из полиимида 0,4-2 мил, 4 слоя

Гибкая печатная плата FPC

Что такое гибкие печатные платы?

Гибкие печатные платы — это специализированные печатные платы, разработанные для изгиба или скручивания, отличающиеся своей гибкой конструкцией. Инженеры-электронщики и дизайнеры используют их в приложениях, требующих этих уникальных качеств.

Часто называемые гибкими схемами, они в основном используются в компактных электронных устройствах. Их гибкость достигается за счет использования гибких подложек, таких как полиимид.

Важным преимуществом гибких печатных плат является их превосходное рассеивание тепла по сравнению с традиционными печатными платами. Эта характеристика помогает поддерживать электронные компоненты в оптимальном состоянии в течение длительного времени.

Спецификации кабелей FPC

Параметр	Спецификация
Слой	1-6 слоев
Размер FPC (макс./мин.)	Мин: 10x45 мм, Макс: 250x1200 мм
Толщина	0,050 мм - 0,2 мм
Диаметр сквозного отверстия (макс.)	6,5 мм
Размер сквозного отверстия (мин.)	0,2 мм
Допуск сквозного отверстия	±0,025 мм
Толщина меди в отверстии	Мин 8 мкм, Макс 38 мкм
Мин ширина/зазор линии	0,04/0,04 мм
Допуск травления	±20%
Точность рисунка на отверстии	±2 мил
Размер пробивки (макс.)	φ3,175 мм
Размер пробивки (мин.)	φ2,0 мм
Толщина пробивного отверстия (макс.)	0,2 мм
Допуск термореактивных чернил	±0,2 мм
Зеленая маска (мин.)	0,1 мм
Контактная площадка (мин.)	8 мил × 8 мил
Расстояние между контактными площадками (мин.)	8 мил
Допуск (мин.)	±0,1 мм
Доступные материалы ламината	PI, PET, FR4-PI
Толщина медной фольги	12 мкм, 18 мкм, 35 мкм, 70 мкм

Часто задаваемые вопросы

В1: Вы фабрика или торговая компания?

Lunfeng является производителем/фабрикой, специализирующейся на мембранных переключателях в течение 26 лет и сенсорных панелях в течение 10 лет.

В2: Будет ли мой файл переключателя в безопасности, если я отправлю его вам для производства?

Мы уважаем авторские права на дизайн клиента и никогда не будем производить сенсорные панели для других без разрешения. NDA приемлемо.

В3: Можете ли вы скопировать образцы мембранных переключателей/графических накладок/емкостных или резистивных сенсорных панелей без файла?

Да, мы можем клонировать мембранные переключатели, графические накладки и сенсорные панели по вашим образцам.

В4: Какой способ оплаты вы принимаете?

TT/Western Union.

В5: Какой у вас способ доставки?

1. Мы используем нашего собственного экспедитора для доставки через DHL, UPS, FEDEX, TNT, EMS.
2. Мы можем сотрудничать с вашим предпочтительным экспедитором.

В6: Как насчет MOQ?

Минимальный объем заказа отсутствует.

В7: Какой ваш основной рынок?

Европа, США, Бразилия, Россия, Турция, Иран, Австралия, Сингапур и другие.

Изображения продукта
