| Место происхождения: | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование: | Lunfeng |
| Сертификация: | ISO9001:2015 |
| Номер модели: | FPC005 |
| Количество мин заказа: | 1 часть |
| Упаковывая детали: | Во первых положенный в polybag, тогда paked в коробку. Согласно требованиям к клиентов особенным. |
| Время доставки: | 7-25 рабочих дней, быть обсуженным |
| Условия оплаты: | T/T, западное соединение |
| Поставка способности: | 500000 часть/частей в месяц |

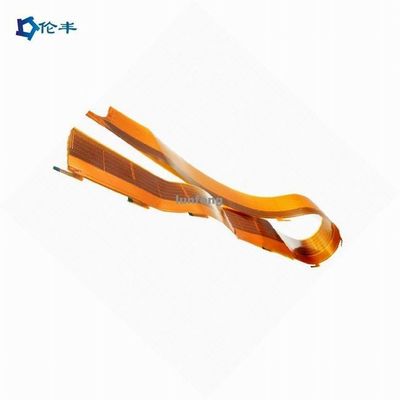

| Имя: | Цепь монтажной платы FPC гибкая гибкая напечатанная | Применение: | Медицинское оборудование, радиотехническая аппаратура |
|---|---|---|---|
| Материал:: | Polyimild, PI | Медная толщина:: | 0.4-2mil (10-50um), |
| Толщина доски:: | 0.2-6mm | Размер: | Подгонянный размер |
| Поверхностная отделка:: | Серебр/олово погружения OSP/Ag/ENIG/ENEPIG/HASL/ | Деталь: | OEM |
| Профиль плана: | Пробивать/лазер отрезал/просверленный | Название продукта: | Шэньчжэнь QuikPCB привел доску pcb |
| Минимальная линия ширина: | 0.1mm | ||
| Высокий свет: | pcb доски гибкого трубопровода 0.2-6mm,Pcb доски гибкого трубопровода радиотехнической аппаратуры,Пробивая плоский pcb гибкого трубопровода |
||
Гибкая классификация монтажных плат основанная на слоях
Одно-встали на сторону гибкие монтажные платы
Это будет среди основные типы гибких монтажных плат основанных на слоях. Оно содержит однослойное фильма polyimide. Оно также имеет тонкий слой меди.
Одно-встали на сторону гибкие монтажные платы с двойным доступом
Как раз как имя предлагает, эти монтажные платы одно-встаньте на сторону но имейте листовую медь доступную от обеих сторон.
Двухсторонние гибкие монтажные платы
Эти определенные монтажные платы содержат двойной слой проводников с обеих сторон слоя polyimide.
Мульти-наслоенные гибкие цепи
Эта цепь содержит цепи сочетания из двухсторонние и односторонние гибкие.
Основанный на вышесказанных типах гибких монтажных плат, оно очевидный что дизайнеры и инженеры имеют более широкий спектр выбора для различных применений. Эта гибкость которая делает гибкие монтажные платы сильно полезным.
|
Спецификации кабеля FPC (гибкой напечатанной цепи)
|
|
| Слой | 1-6layer |
| Размер FPC (максимальный/минута) | Минута: 10x45mm Макс: 250x1200mm |
| Толщина | 0.050mm-0.2mm |
| Через диаметр отверстия (Макс) | 6.5mm |
| Через размер отверстия (минута) | 0.2mm |
| Через допуск на диаметр отверстия | ±0.025mm |
| Толщина меди отверстия | Min8μm Макс 38μm |
| Минимальная линия ширина/космос | 0.04/0.04 mm |
| Вытравлять допуск | ±20% |
| Точность картины на отверстии | ±2mil |
| Пробивая размер (максимальный) | φ3.175mm |
| Пробивая размер (минута) | φ2.0mm |
| Пробивая толщина апертуры (Макс) | 0.2mm |
| Термореактивный допуск чернил | ±0.2mm |
| Зеленое масло (минута) | 0.1mm |
| Пусковая площадка припоя (минута) | 8mil*8mil |
| Расстояние пусковой площадки припоя (минута) | 8mil |
| допуск (минута) | ±0.1mm |
| Доступный материал ламинатов | Pl. ЛЮБИМЕЦ. FR4-Pl |
| Медная толщина фольги |
12um, 18um, 35um, 70um
|
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Lunfeng изготовитель/фабрика. Мы pecialize в переключателе на 26 лет, сенсорной панели memrbane на 10 лет.
Q2: Мой файл переключателя сейф если я отправляю его в вас для изготовлять?
: Мы уважаем власть дизайна клиента и никогда не изготовим сенсорную панель для кто-то еще снаружи
ваше разрешение. NDA приемлемо.
Q3: Можете вы скопировать переключатель мембраны графический верхний слой/емкостные или сопротивляющиеся образцы сенсорной панели без файла?
: Да, мы можем клонировать верхний слой/сенсорную панель переключателя мембраны графические согласно вашим образцам.
Q4: Какую оплату вы признаваете?
: Соединение TT/западное.
Q5: Что ваш грузя путь?
: 1. Мы имеем нашего собственного товароотправителя для того чтобы грузить товары DHL, UPS, FEDERAL EXPRESS, TNT, EMS.
2. Если вы имеете вашего собственного товароотправителя, то мы можем объединить с ними.
Q6: Как о MOQ?
: ОТСУТСТВИЕ MOQ.
Q7: Что ваш основной рынок?
: Европа, США, Бразилия, Россия, Турция, Иран, Austrialia, Сингапур…
