Место происхождения: | Шэньчжэнь, Китай |
---|---|
Фирменное наименование: | Lunfeng |
Сертификация: | ISO9001:2015 |
Номер модели: | FPC010 |
Количество мин заказа: | 1 часть |
Упаковывая детали: | Во первых положенный в polybag, тогда paked в коробку. Согласно требованиям к клиентов особенным. |
Время доставки: | 7-25 рабочих дней, быть обсуженным |
Условия оплаты: | T/T, западное соединение |
Поставка способности: | 500000 часть/частей в месяц |

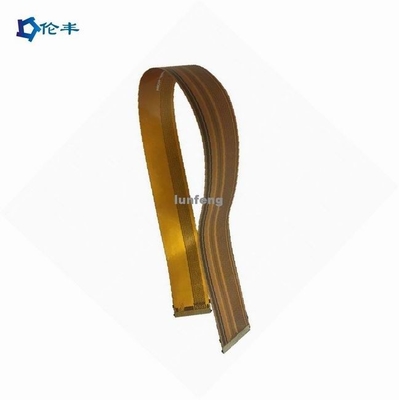

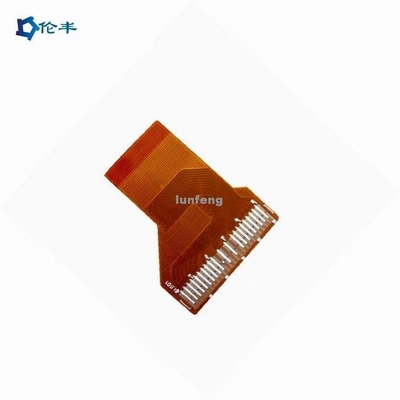

Имя: | Гибкий PCB PI монтажной платы FPC гибкий гибкий с задним прилипателем | Применение: | Бытовая электроника, электронный продукт |
---|---|---|---|
Материал:: | Polyimild, PI | Медная толщина:: | 0.4-2mil (10-50um), |
Толщина доски:: | 0.2-6mm | Размер: | Подгонянный размер |
Поверхностная отделка:: | Серебр/олово погружения OSP/Ag/ENIG/ENEPIG/HASL/ | Маска припоя: | Желтый фильм PI |
Деталь: | OEM | Профиль плана: | Пробивать/лазер отрезал/просверленный |
Медная толщина: | 1/2OZ 1OZ 2OZ 3OZ, z/1oz/1/2 o 1/3 oz | ||
Высокий свет: | Плата с печатным монтажом PI твердая гибкая,Твердая гибкая плата с печатным монтажом 1OZ,Доска гибкого трубопровода желтого фильма PI твердая |
Преимущества гибких печатных схем
Долгосрочное представление
Высшие качества гибких монтажных плат позволить им иметь стойкость и долгосрочное представление. Характеристики низкой дуктильности и массы, который содержат в этих досках позволяют им преодолевать влияние вибраций, поэтому дающ им емкость для того чтобы улучшить представление. Способность электроники остаться прочной в течение длительного времени массивное преимущество для потребителей. По мере того как вы хорошо знаете, электроника общая в домочадцах сегодня, таким образом их способность остаться в хорошей форме в течение длительного времени добавочное значение.
Снижение себестоимости
Емкость любых прибора или материала уменьшить цену PCB сравненную к другим дает ему добавленное преимущество. Принимая во внимание, что гибкие печатные схемы имеют способность поместить в небольшой космос, они значительно уменьшают цену гибкого собрания напечатанной цепи. В том же духе, они уменьшают переработать время, испытывая время, и браки, которое переводит экономия на затратах.
Жизнеспособный для высокотемпературного использования
Материал polyimide в этих монтажных платах имеет емкость выдержать высокие температуры и также быть устойчив к материалам как кислоты и масла. Гибкие монтажные платы могут выдержать температуры как высокие как 400 градусов стоградусного, который делает ими надежный вариант для высокотемпературных применений.
Спецификации кабеля FPC (гибкой напечатанной цепи)
|
|
Слой | 1-6layer |
Размер FPC (максимальный/минута) | Минута: 10x45mm Макс: 250x1200mm |
Толщина | 0.050mm-0.2mm |
Через диаметр отверстия (Макс) | 6.5mm |
Через размер отверстия (минута) | 0.2mm |
Через допуск на диаметр отверстия | ±0.025mm |
Толщина меди отверстия | Min8μm Макс 38μm |
Минимальная линия ширина/космос | 0.04/0.04 mm |
Вытравлять допуск | ±20% |
Точность картины на отверстии | ±2mil |
Пробивая размер (максимальный) | φ3.175mm |
Пробивая размер (минута) | φ2.0mm |
Пробивая толщина апертуры (Макс) | 0.2mm |
Термореактивный допуск чернил | ±0.2mm |
Зеленое масло (минута) | 0.1mm |
Пусковая площадка припоя (минута) | 8mil*8mil |
Расстояние пусковой площадки припоя (минута) | 8mil |
допуск (минута) | ±0.1mm |
Доступный материал ламинатов | Pl. ЛЮБИМЕЦ. FR4-Pl |
Медная толщина фольги |
12um, 18um, 35um, 70um
|
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Lunfeng изготовитель/фабрика. Мы pecialize в переключателе на 26 лет, сенсорной панели memrbane на 10 лет.
Q2: Мой файл переключателя сейф если я отправляю его в вас для изготовлять?
: Мы уважаем власть дизайна клиента и никогда не изготовим сенсорную панель для кто-то еще снаружи
ваше разрешение. NDA приемлемо.
Q3: Можете вы скопировать переключатель мембраны графический верхний слой/емкостные или сопротивляющиеся образцы сенсорной панели без файла?
: Да, мы можем клонировать верхний слой/сенсорную панель переключателя мембраны графические согласно вашим образцам.
Q4: Какую оплату вы признаваете?
: Соединение TT/западное.
Q5: Что ваш грузя путь?
: 1. Мы имеем нашего собственного товароотправителя для того чтобы грузить товары DHL, UPS, FEDERAL EXPRESS, TNT, EMS.
2. Если вы имеете вашего собственного товароотправителя, то мы можем объединить с ними.
Q6: Как о MOQ?
: ОТСУТСТВИЕ MOQ.
Q7: Что ваш основной рынок?
: Европа, США, Бразилия, Россия, Турция, Иран, Austrialia, Сингапур…
